Rohrlager auf U-Eisen
Das Rohrlager auf U-Eisen ist für große Rohrdurchmesser konzipiert. Zwei Winkelprofile mit Quersteg bilden einen hohen, stabilen Fuß (> 120 mm) für Leitungen mit Isolierungen bis ca. 100 mm. Die aufgeschweißten DIN-3567-Rohrschellen übernehmen die sichere Klemmung. Typische Einsatzbereiche sind große Rohrbrücken, Fernwärme-/Prozessleitungen und Anlagenbau. Neben S235JR sind Edelstahlvarianten (1.4301/1.4571) möglich.
Umfangreiche Oberflächen und Werksnachweise runden das Portfolio ab – ideal, wenn hohe Lasten und Isolation kombiniert auftreten.
Innerhalb 48 stunden nach Anfrage

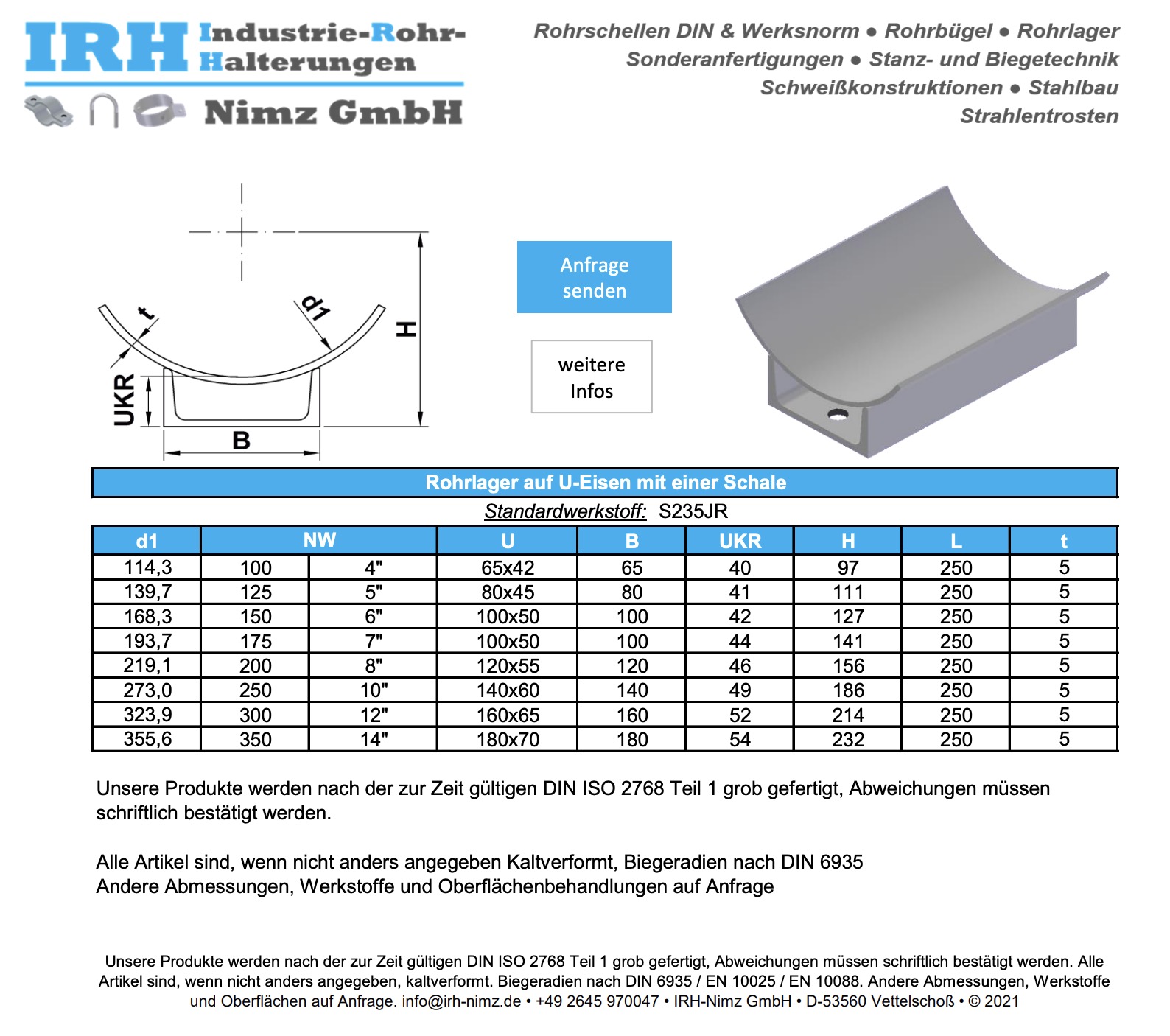

Datenblatt
Zum Download bitte auf das Bild klicken.
Beschreibung
Abmessungen
- Durchmesser: 273,0–508,0 mm
- Nenngrößen: 10″–20″
- Breiten: 295–415 mm
- Länge: 300 mm (mit zwei Rohrschellen)
- Fußhöhe: > 120 mm (geeignet für Isolierung bis ca. 100 mm)
Ausführung
- Rohrschelle DIN 3567, Fuß aus zwei Winkelprofilen mit Quersteg (U-Eisen)
Werkstoffe
- S235JR (EN 10025-2)
- Edelstahl: 1.4301 / 1.4571 (EN 10088-2)
- Weitere Werkstoffe auf Anfrage
Oberflächen/Korrosionsschutz
- Strahlentrosten SA 2.5, Grund-/Decklack, Mehrschichtlack
- Pulverbeschichten, Beizen, Feuerverzinken
Services & Nachweise
- Vormontage & Komplettlieferung (beschriftet)
- EN 10204 – 3.1 / 2.2, TÜV-/Kundenabnahmen
