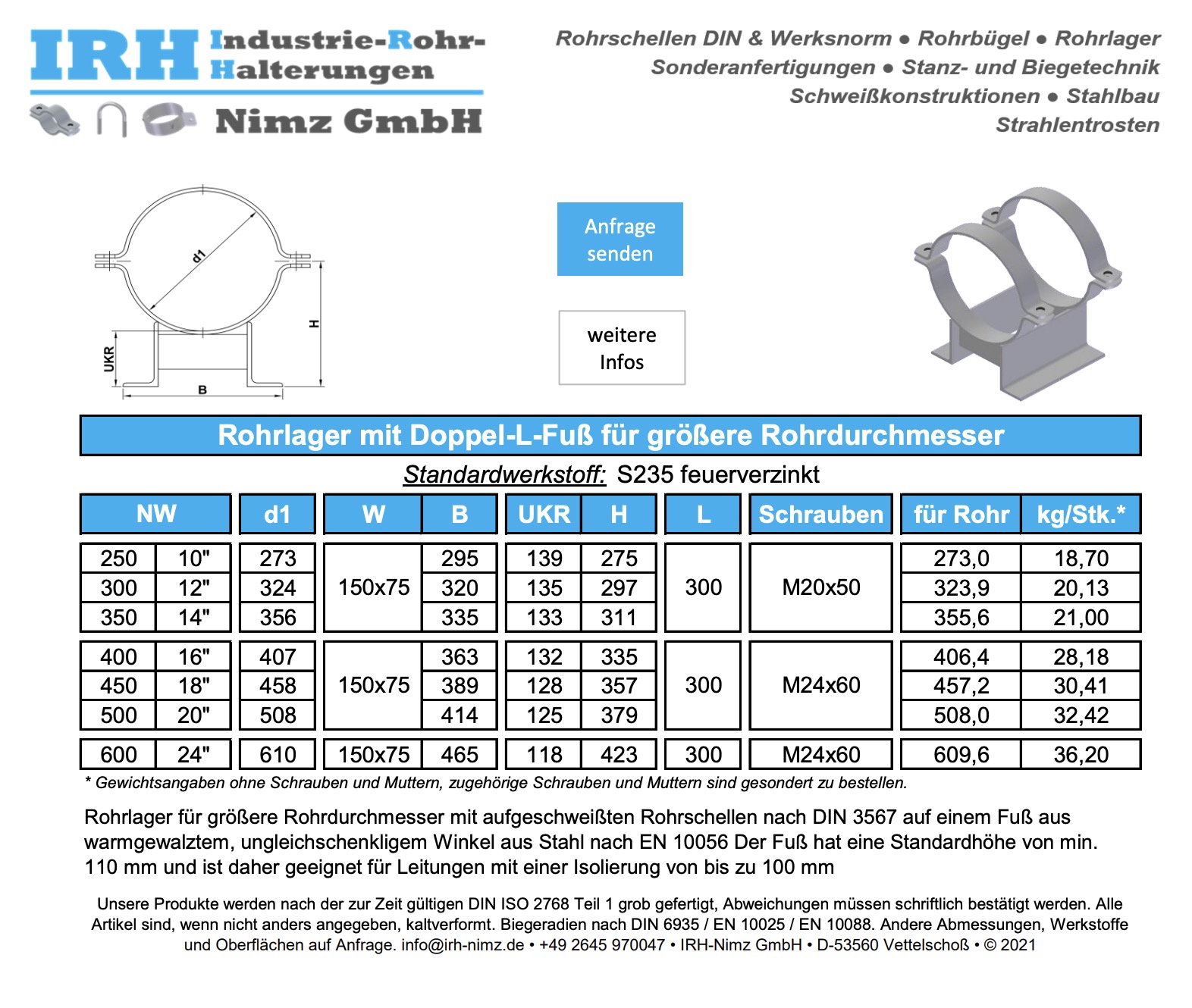

Datenblatt
Zum Download bitte auf das Bild klicken.
Rohrlager mit Doppel-L-Fuß für größere Rohrdurchmesser
Dieses Rohrlager ist auf sehr große Rohrdurchmesser ausgelegt. Die Kombination aus zwei ungleichschenkligen Winkelprofilen (EN 10056) mit Quersteg ergibt einen hohen, tragfähigen Fuß (> 120 mm) – ideal bei Isolierungen bis ca. 100 mm. Die DIN-3567-Rohrschelle fixiert das Rohr sicher; Breiten/Längen sind auf zwei Schellen ausgelegt. S235-Stahl (feuerverzinkt) sowie Edelstahlvarianten stehen bereit; umfangreiche Oberflächenoptionen sorgen für langlebigen Schutz.
Optimal für Fernwärme, Großanlagen und Hauptstränge mit großen Nennweiten.
Innerhalb 48 stunden nach Anfrage
Datenblatt
Zum Download bitte auf das Bild klicken.
Beschreibung
Abmessungen
- Durchmesser: 273–508 mm
- Nenngrößen: 10″–20″
- Breiten: 295–415 mm
- Länge: 300 mm (mit 2 Rohrschellen)
- Fußhöhe: > 120 mm (für Isolierung bis ca. 100 mm)
Ausführung
- Doppel-L-Fuß aus zwei Winkelprofilen mit Quersteg (EN 10056)
- Rohrschelle DIN 3567
Werkstoffe
- S235 (EN 10025-2)
- Edelstahl: 1.4301 / 1.4571 (EN 10088-2)
Oberflächen/Korrosionsschutz
- SA 2.5, Grund-/Decklack, Mehrschichtlack
- Pulverbeschichtung, Beizen, Feuerverzinken
Services & Nachweise
- Vormontage & Komplettlieferung
- Zeugnisse EN 10204 (2.2/3.1), TÜV-/Kundenabnahmen
