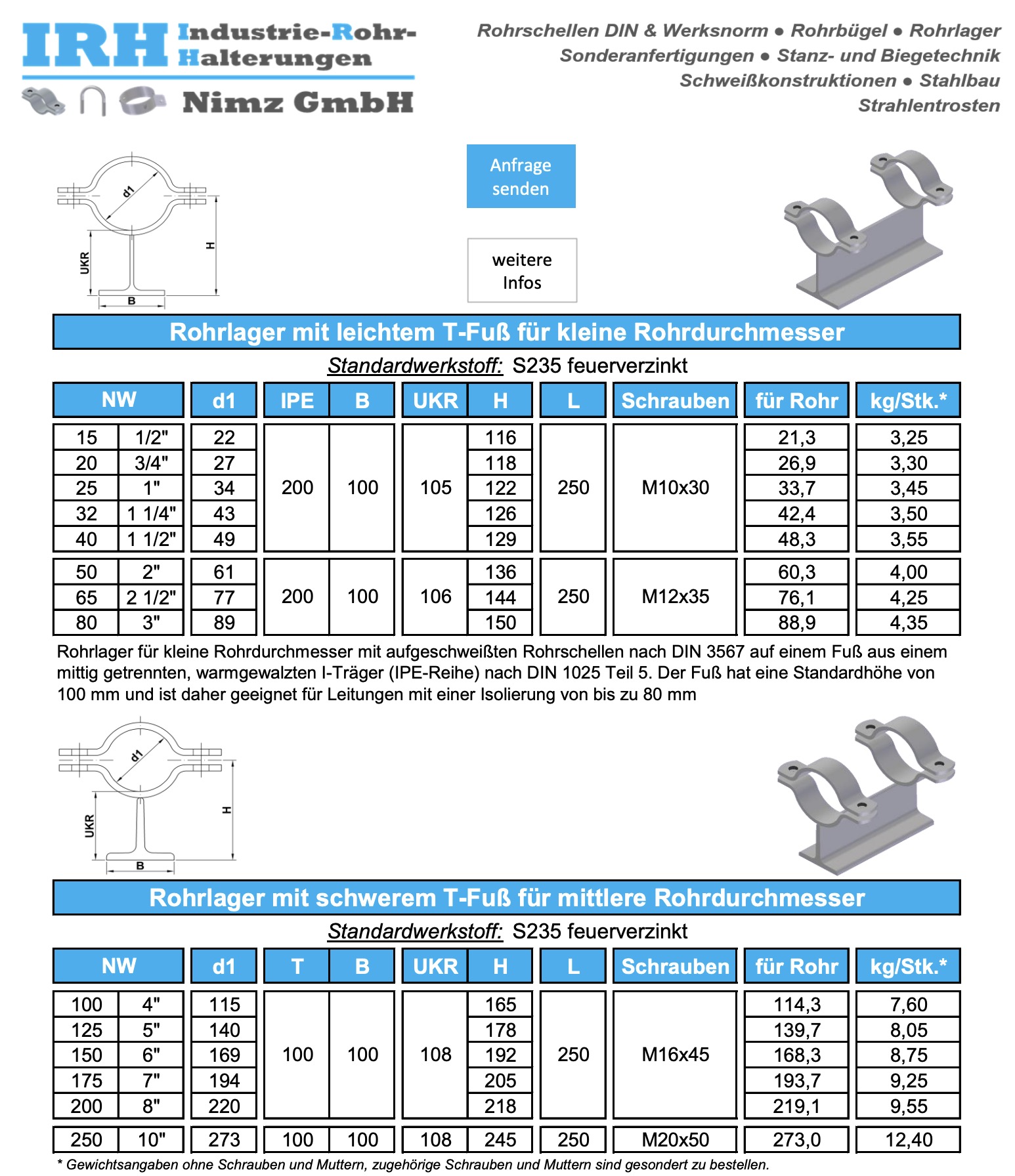

Datenblatt
Zum Download bitte auf das Bild klicken.
Rohrlager mit T-Fuß
Das Rohrlager mit T-Fuß dient der sicheren Auflagerung kleiner Rohrdurchmesser auf Stahlträgern. Die Baugruppe kombiniert eine DIN-3567-Rohrschelle mit einem T-Fuß aus IPE-Profil (DIN 1025-5). Mit 100 mm Standardhöhe eignet sich das Lager für isolierte Leitungen bis etwa 80 mm. Abmessungen und Längen sind auf ein- oder zweiseitige Schellenmontage ausgelegt. Die robuste S235JR-Ausführung (feuerverzinkt) und optionale Beschichtungen stellen dauerhaften Korrosionsschutz sicher – ideal in Rohrleitungs- und Anlagenbau, wenn Führung und sichere Lastabtragung gefragt sind.
Innerhalb 48 stunden nach Anfrage
Datenblatt
Zum Download bitte auf das Bild klicken.
Beschreibung
Abmessungen
- Durchmesser: 21,3–88,9 mm
- Nenngrößen: 1/2″–3″
- Breite: 100 mm
- Längen: 125 mm (1 Rohrschelle) bis 250 mm (2 Rohrschellen)
Ausführung
- Rohrschelle nach DIN 3567, T-Fuß (IPE, DIN 1025-5)
- Standardhöhe Fuß: 100 mm (für Isolierung bis ca. 80 mm)
- Optionaler Spannführungssatz mit Abhebesicherung
Werkstoffe
- S235JR (EN 10025-2), feuerverzinkt
- Weitere Werkstoffe auf Anfrage
Oberflächen/Korrosionsschutz
- Strahlen SA 2.5, Grundieren, Lackieren, Mehrschichtlack
- Pulverbeschichten, Beizen, Feuerverzinken
Services & Nachweise
- Vormontage & Komplettlieferung
- Zeugnisse EN 10204 (2.2/3.1), TÜV-/Kundenabnahmen
