Rohrlager U-Fuß

Name: Rohrlager U-Fuß
SKU: 11145

Das Rohrlager mit U-Fuß deckt mittlere bis mittelgroße Rohrdurchmesser ab. Ein niedriger Fuß aus warmgewalztem U-Profil nach EN 10279 ermöglicht sehr geringe Einbauhöhen – ideal für unisolierte Leitungen oder enge Tragsituationen. Die verschweißte Rohrschelle (DIN 3567) sorgt für sichere Aufnahme; Breiten und Längen sind auf ein- oder zweiseitige Schellen abgestimmt. Neben S235JR sind auch austenitische Edelstähle realisierbar. Durch Strahlen, Verzinken, Beschichten steht ein breites Korrosionsschutz-Spektrum zur Auswahl.

Zur Anfrage hinzufügen

Angebot: : Innerhalb 48 stunden nach Anfrage

Downloads

Hier finden Sie die passenden Unterlagen zu unseren Rundstahlbügeln.
Klicken Sie einfach auf das gewünschte Bild, um das Dokument herunterzuladen.

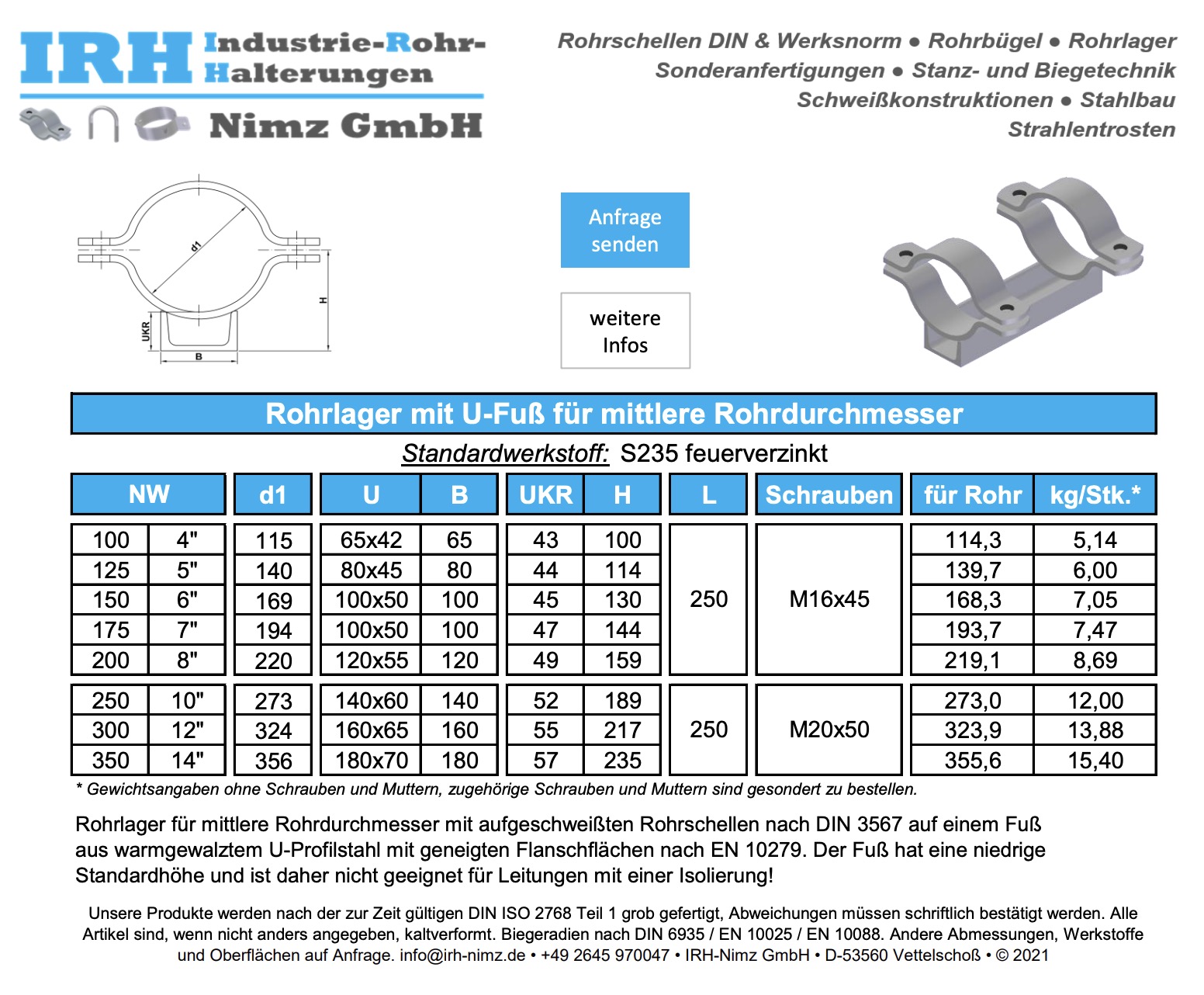

Datenblatt
Zum Download bitte auf das Bild klicken.

Beschreibung

Abmessungen

Durchmesser: 114,3–355,6 mm
Nenngrößen: 4″–14″
Breiten: 65–180 mm
Längen: 125 mm (1 Rohrschelle) bis 250 mm (2 Rohrschellen)
Niedrige Bauhöhe: ideal für Leitungen ohne Isolierung

Ausführung

Rohrschelle DIN 3567 auf U-Profil-Fuß (EN 10279)

Werkstoffe

S235JR (EN 10025-2)
Edelstahl: 1.4301 / 1.4571 (EN 10088-2)
Weitere Werkstoffe auf Anfrage

Oberflächen/Korrosionsschutz

Strahlen SA 2.5, Grund-/Decklack, Mehrschichtlack
Pulverbeschichtung, Beizen, Feuerverzinken

Services & Nachweise

Vormontage & Komplettlieferung
EN 10204 – 3.1 / 2.2, TÜV-/Kundenabnahmen
