Rohrschellen DIN 3567 A

Name: Rohrschellen DIN 3567 A
SKU: 11132

Die zweiteilige Rohrschelle nach DIN 3567 A ermöglicht eine flexible und hochbelastbare Fixierung von Rohrleitungen – dank zweilaschiger Konstruktion mit Anzugmöglichkeit ideal für anspruchsvolle Industrie- und Anlagenanwendungen. Gefertigt aus Baustahl oder Edelstahl, mit Optionen für galvanische oder Feuerverzinkung, deckt dieses System ein breites Spektrum ab. Ob stehende oder hängende Rohrleitungen, Montage auf Stahlträgern oder Profilschienen – diese Schelle überzeugt durch ihre Vielseitigkeit, einfache Montage und langlebige Qualität.

Zur Anfrage hinzufügen

Angebot: : Innerhalb 48 stunden nach Anfrage

Downloads

Hier finden Sie die passenden Unterlagen zu unseren Rundstahlbügeln.
Klicken Sie einfach auf das gewünschte Bild, um das Dokument herunterzuladen.

Anfrageblatt
Zum Download bitte auf das Bild klicken.

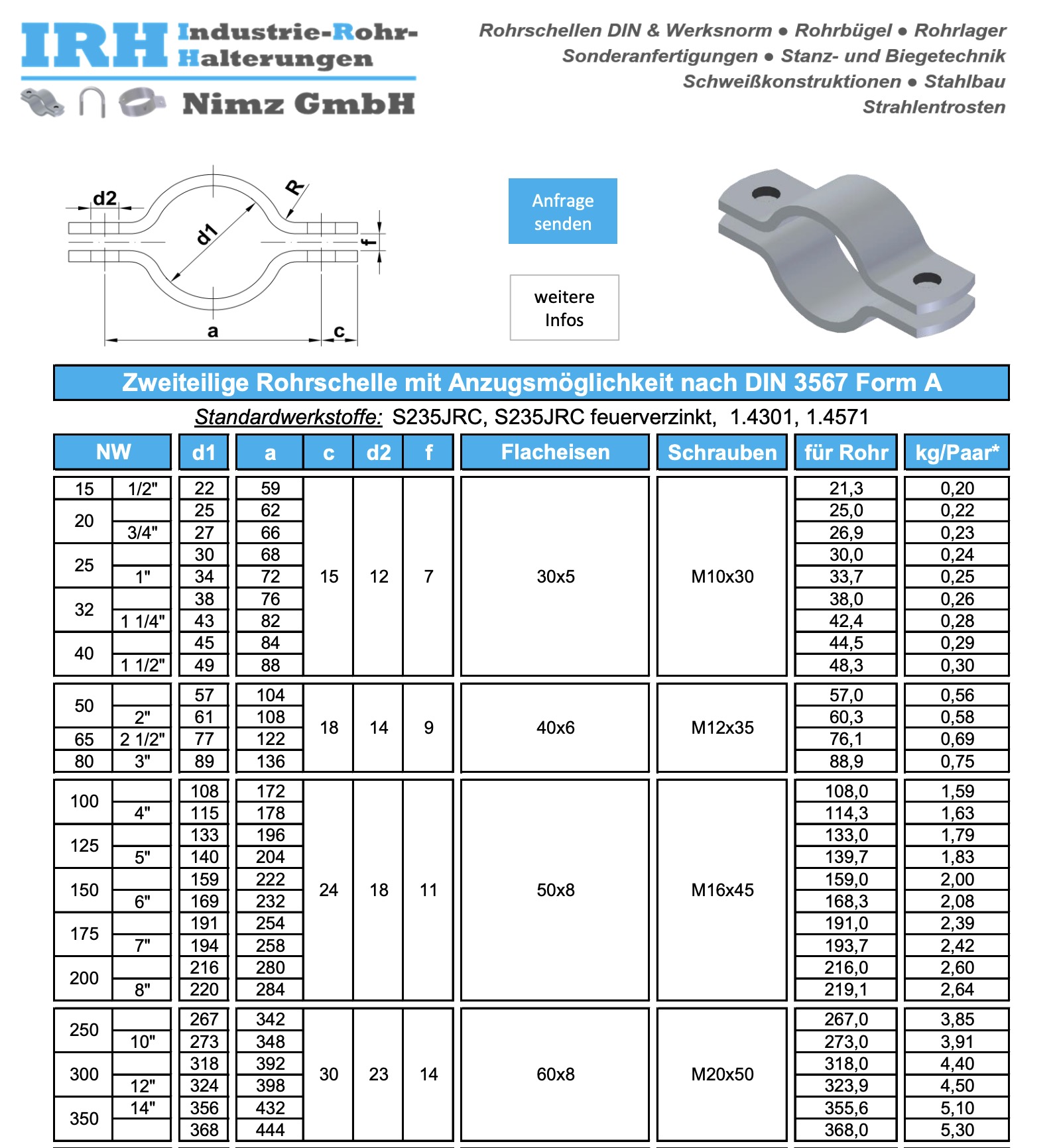

Datenblatt
Zum Download bitte auf das Bild klicken.

Beschreibung

Abmessungen

d1 Auswahl: 22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521 mm
Für Montage von Rohrleitungen in stehender oder hängender Position
Montage auf Stahlträgern, Konsolen oder Montageschienen
Einsetzbar in Sprinkler- und VdS-Anlagen, für Schilder, Bauelemente, Regen- und Bewässerungstechnik
Montage auf Profilschienen, im Zaunbau und Gerüstbau
Durchmesserbereich: ca. 7 mm bis 2.500 mm, Nenngrößen bis 1/2″ bis 60″, Breiten bis 10 mm bis 600 mm, Lochungen 5 mm bis 39 mm, Bohrungen 5 mm bis 80 mm

Werkstoffe

S235JRC (roh, galvanisch verzinkt, feuerverzinkt)
Edelstahl 1.4301, 1.4571
Unlegierte Baustähle nach EN 10025-2 (S235JR, S235JRC)
Unlegierte und legierte Druckbehälterstähle nach EN 10028-2 (z. B. 16Mo3, 13CrMo4-5)
Austenitische, korrosionsbeständige Stähle nach EN 10088-2 (z. B. X5CrNi18-10, X6CrNiMoTi17-12-2)
Weitere Werkstoffe auf Anfrage

Oberflächenbehandlung & Korrosionsschutz

Strahlentrosten SA 2.5
Grundbeschichtungen und Lackierungen (ein- oder mehrschichtig)
Pulverbeschichtungen
Feuerverzinkung oder galvanische Verzinkung
Beizen und Ölen

Wärmebehandlung

Auf Wunsch: Spannungsarmglühen oder Normalglühen – Diagramm auf Anfrage

Vormontage / Komplettlieferung

Einbaufertig zusammengefasste und beschriftete Halterungsteile zur Montageeinsparung

Abnahmen / Zeugnisse

Abnahmeprüfzeugnisse nach EN 10204 – 3.1 oder Werkszeugnisse nach EN 10204 – 2.2
TÜV- und Kundenabnahmen sowie Audits im Haus möglich

Zusätzliche Informationen

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Quick Comparison

Rohrschellen DIN 3567 A remove Warmfeste Rohrschelle aus Blech Form A remove Leichte zweiteilige Rohrschelle ähnl. DIN 3567 Form A remove Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung) remove Rohrschellen DIN 3567 D remove Breite zweiteilige Rohrschelle Form A (Sonderanfertigung) remove

Name Rohrschellen DIN 3567 A remove Warmfeste Rohrschelle aus Blech Form A remove Leichte zweiteilige Rohrschelle ähnl. DIN 3567 Form A remove Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung) remove Rohrschellen DIN 3567 D remove Breite zweiteilige Rohrschelle Form A (Sonderanfertigung) remove


SKU

Rating

Bewertet mit 0 von 5

Price

Stock

Weight n. a. n. a. n. a. n. a. n. a. n. a.

Dimensions n. a. n. a. n. a. n. a. n. a. n. a.

Additional information

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Werkstoff	13CrMo4-5 (1.7735), 16Mo3 (1.5415)
d1	22, 27, 34, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	12, 16, 18, 20, 22, 25, 27, 30, 34, 38, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610, 712, 813, 915, 1016, 1220, 1422

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Werkstoff	S235JR
d1	22, 27, 34, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610

Description

Warmfeste Rohrschelle aus Blech, Form A – konstruiert für erhöhte Temperaturen und thermische Beanspruchungen. Geeignet für Anlagen mit wechselnden Last- und Temperaturprofilen.

Leichte zweiteilige Rohrschelle (ähnlich DIN 3567 Form A) für wirtschaftliche, zugleich belastbare Rohrbefestigungen. Ideal, wenn geringeres Gewicht und schnelle Montage gefragt sind – in Stahl und Edelstahl verfügbar.

Bei dieser Ausführung handelt es sich um eine Sonderanfertigung, die auftragsbezogen hergestellt wird. Mittelschwere zweiteilige Rohrschelle (ähnlich DIN 3567 Form A) mit Anzugsmöglichkeit für universelle Industrieanwendungen. Ausführungen in Stahl und Edelstahl mit passenden Oberflächenoptionen für lange Standzeiten.

Die zweiteilige Rohrschelle nach DIN 3567 Form D eignet sich ideal für die sichere Befestigung von Rohrleitungen in Industrie, Anlagenbau und Handwerk. Durch ihre stabile zweilaschige Ausführung gewährleistet sie eine zuverlässige Fixierung und eine gleichmäßige Lastverteilung auf das Rohr.

Gefertigt wird die Rohrschelle aus hochwertigem Stahl bzw. Edelstahl nach Kundenwunsch. Sie ist korrosionsgeschützt erhältlich (z. B. galvanisch verzinkt, feuerverzinkt oder roh für eigene Weiterverarbeitung). Dank der präzisen Fertigung sorgt sie für hohe Formstabilität und lange Lebensdauer – auch bei hohen mechanischen Belastungen oder Vibrationen.

Bei dieser Ausführung handelt es sich um eine Sonderanfertigung, die auftragsbezogen hergestellt wird. Breit ausgeführte, zweiteilige Rohrschelle (Form A) zur großflächigen Lastabtragung und schonenden Rohrauflage. Ideal bei größeren Durchmessern oder erhöhten Anforderungen an Stabilität und Dämpfung.
