Downloads
Hier finden Sie die passenden Unterlagen zu unseren Rundstahlbügeln.
Klicken Sie einfach auf das gewünschte Bild, um das Dokument herunterzuladen.
Datenblatt
Zum Download bitte auf das Bild klicken.
Rohrschellen DIN 3567 D
Die zweiteilige Rohrschelle nach DIN 3567 Form D eignet sich ideal für die sichere Befestigung von Rohrleitungen in Industrie, Anlagenbau und Handwerk. Durch ihre stabile zweilaschige Ausführung gewährleistet sie eine zuverlässige Fixierung und eine gleichmäßige Lastverteilung auf das Rohr.
Gefertigt wird die Rohrschelle aus hochwertigem Stahl bzw. Edelstahl nach Kundenwunsch. Sie ist korrosionsgeschützt erhältlich (z. B. galvanisch verzinkt, feuerverzinkt oder roh für eigene Weiterverarbeitung). Dank der präzisen Fertigung sorgt sie für hohe Formstabilität und lange Lebensdauer – auch bei hohen mechanischen Belastungen oder Vibrationen.
Innerhalb 48 stunden nach Anfrage

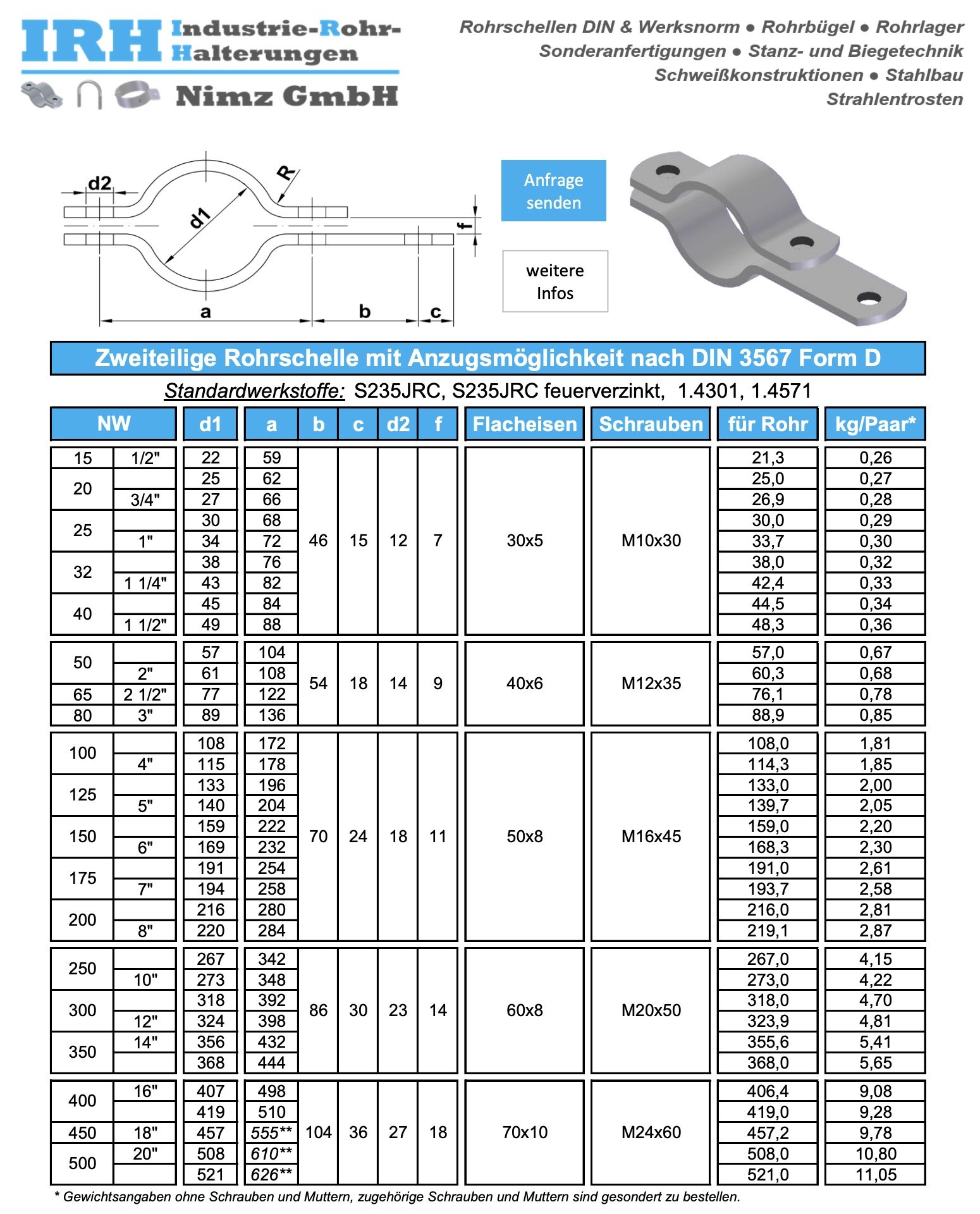

Datenblatt
Zum Download bitte auf das Bild klicken.
Beschreibung
Weitere Informationen
Abmessungen (Auszug d1-Auswahl)
- 22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521 mm
- Weitere Durchmesser/Größen: auf Anfrage
Werkstoffe
- S235JRC, S235JRC feuerverzinkt
- Edelstahl 1.4301, 1.4571
- Weitere Stähle auf Anfrage
Allgemeine Maßbereiche
- Durchmesser gesamt: 7 mm bis 2.500 mm
- Nenngrößen: 1/2″ bis 60″
- Breiten: 10 mm bis 600 mm
- Lochungen: 5 mm bis 39 mm
- Bohrungen: 5 mm bis 80 mm
Oberflächenbehandlung & Korrosionsschutz
- Strahlentrosten SA 2.5
- Grund-/Decklacke, Pulverbeschichtung
- Feuerverzinken oder galvanisch Verzinken
- Beizen, Ölen
Anwendungsbereiche
- Rohrleitungen (stehend/hängend), Träger/Konsolen/Montageschienen
- Sprinkler-/VdS-Anlagen, Schilder, Bauelemente
- Regen- und Bewässerungstechnik, Profilschienen
- Zaunbau, Gerüstbau
Zusatzleistungen
- Wärmebehandlungen: Spannungsarm-/Normalglühen (Diagramm auf Wunsch)
- Vormontage & Komplettlieferung
- EN 10204 – 3.1 / 2.2; TÜV-/Kundenabnahmen möglich
Zusätzliche Informationen
| Werkstoff | S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571 |
|---|---|
| d1 | 22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521 |
