Rundstahlbügel ähnlich DIN 3570 Form A (lange Ausführung)

Name: Rundstahlbügel ähnlich DIN 3570 Form A (lange Ausführung)
SKU: 11331

Der Rundstahlbügel ähnlich DIN 3570 Form A (lange Ausführung) ist speziell für Anwendungen vorgesehen, bei denen zusätzliche Einbauhöhe oder größere Spannweiten erforderlich sind. Typische Einsatzgebiete sind Sprinkleranlagen, große Rohrleitungssysteme, Stahlkonstruktionen und Bewässerungstechnik. Durch seine verlängerte Bauweise bietet er flexible Befestigungsmöglichkeiten auch bei Sonderkonstruktionen.

Wie die Standardausführung wird auch die lange Variante in zahlreichen Abmessungen und Werkstoffen gefertigt und mit verschiedenen Oberflächenbehandlungen für optimalen Korrosionsschutz angeboten.

Zur Anfrage hinzufügen

Angebot: : Innerhalb 48 stunden nach Anfrage

Downloads

Hier finden Sie die passenden Unterlagen zu unseren Rundstahlbügeln.
Klicken Sie einfach auf das gewünschte Bild, um das Dokument herunterzuladen.

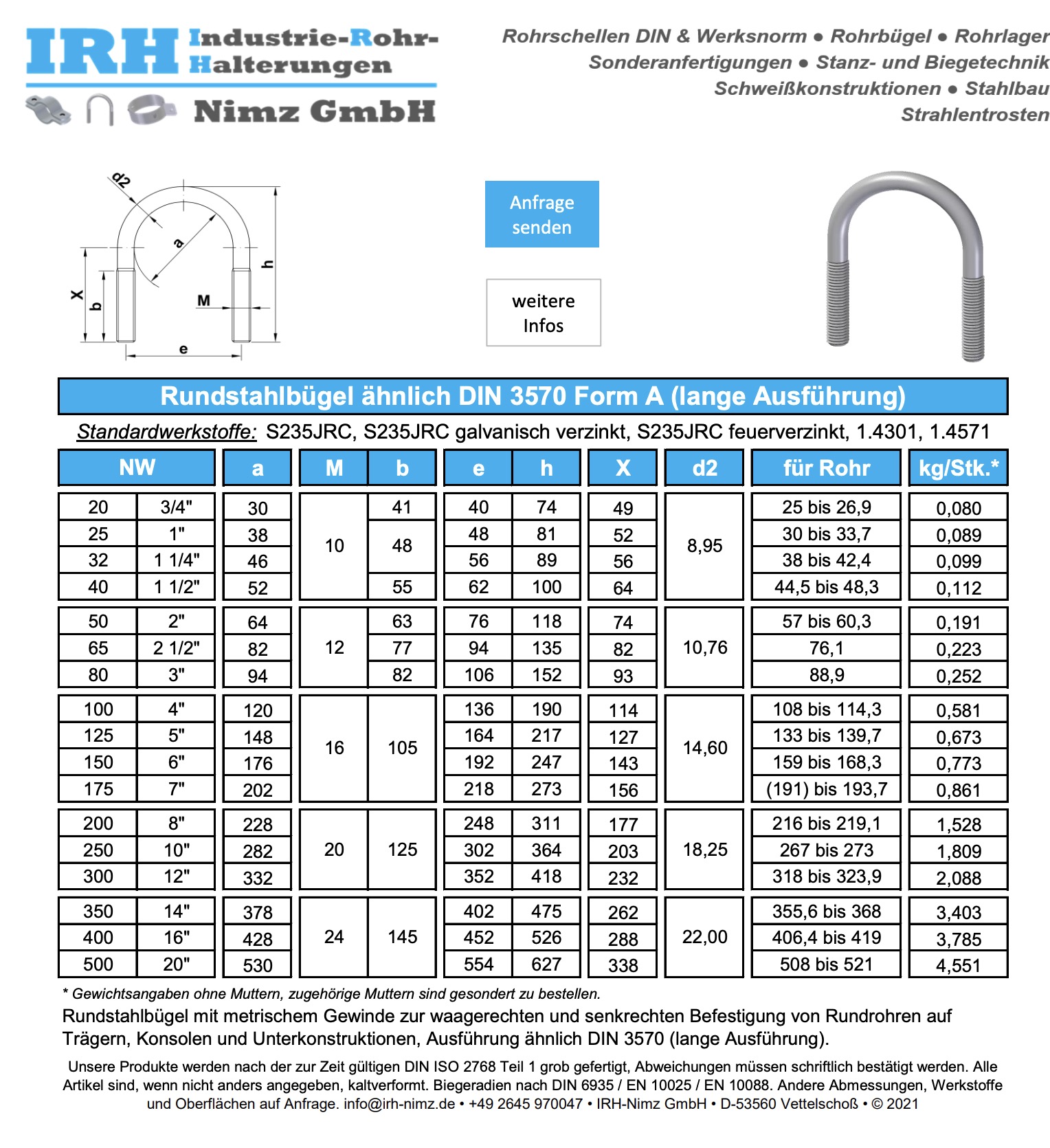

Datenblatt
Zum Download bitte auf das Bild klicken.

Beschreibung

Abmessungen

Metrische ISO-Gewinde nach DIN 13 von M6 bis M30
Nenngrößen: 1/2″ bis 60″
Breiten: 25 mm bis 1.500 mm
Höhen: bis 3.000 mm

Werkstoffe

Unlegierte Baustähle: S235JRC (1.0122)
Legierte Baustähle: 21CrMoV5-7 (1.7709)
Vergütungsstähle: 42CrMoS4 (1.7227)
Nichtrostende Edelstähle: 1.4301, 1.4571, 1.4845
Weitere Werkstoffe auf Anfrage

Oberflächen & Korrosionsschutz

Beizen, Ölen
Feuerverzinkung oder galvanische Verzinkung
Hinweis: bei feuerverzinkten Gewinden wird überschüssiges Zink entfernt (hochtemperaturverzinkt und geschleudert)
Stähle mit >1000 N/mm² Zugfestigkeit nur eingeschränkt verzinkbar (Gefahr von Wasserstoffversprödung)

Anwendungsbereiche

Befestigung von Rohrleitungen in stehender oder hängender Position
Montage auf Stahlträgern, Konsolen oder Montageschienen
Verwendung in Sprinkler- und VdS-Anlagen
Einsatz im Zaun- und Gerüstbau
Montage von Schildern, Bauelementen, Regen- und Bewässerungsanlagen

Vorteile

Hohe Stabilität durch Rundstahlkonstruktion
Vielfältige Abmessungen für universelle Einsatzmöglichkeiten
Korrosionsschutz durch verschiedene Oberflächenbehandlungen
Kosteneinsparung durch Gewinderollen (material- und prozessoptimiert)

Zusatzleistungen

Wärmebehandlungen: Spannungsarmglühen, Normalglühen (mit Temperaturdiagramm)
Vormontage & Komplettlieferung: einbaufertige, beschriftete Halterungsteile
Abnahmeprüfzeugnisse nach EN 10204 (2.2 oder 3.1), TÜV- und Kundenaudits im Werk möglich
