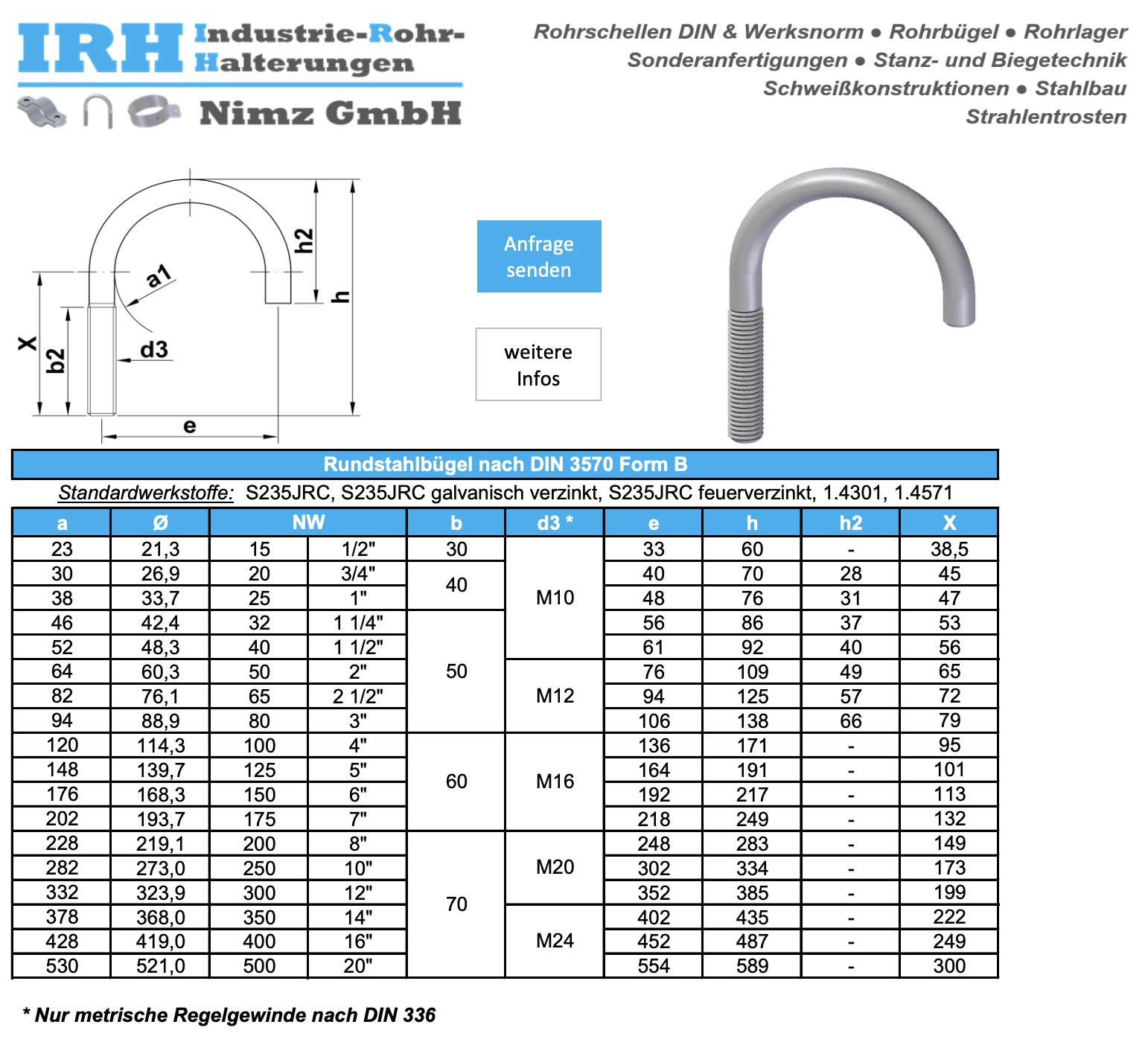

Datenblatt
Zum Download bitte auf das Bild klicken.
Rundstahlbügel DIN 3570 Form B
Der Rundstahlbügel DIN 3570 Form B ist eine Alternative zu Form A und wird für spezielle Befestigungssituationen eingesetzt, in denen ein engeres oder verändertes Spannmaß benötigt wird. Er eignet sich für Rohrleitungen, Stahlträger, Sprinkleranlagen, Zaunbau und den Maschinenbau. Mit metrischen ISO-Gewinden von M6 bis M30 und Nenngrößen bis 60″ deckt er ein breites Einsatzspektrum ab.
Je nach Anforderung ist der Rundstahlbügel DIN 3570 Form B aus Baustahl oder Edelstahl erhältlich, verzinkt oder mit Oberflächenbehandlung für erhöhte Korrosionsbeständigkeit.
Innerhalb 48 stunden nach Anfrage
Datenblatt
Zum Download bitte auf das Bild klicken.
Beschreibung
Abmessungen
- Metrische ISO-Gewinde nach DIN 13 von M6 bis M30
- Nenngrößen: 1/2″ bis 60″
- Breiten: 25 mm bis 1.500 mm
- Höhen: bis 3.000 mm
- Form B: angepasstes Spannmaß für spezielle Befestigungssituationen
Werkstoffe
- Unlegierte Baustähle: S235JRC (1.0122)
- Legierte Baustähle: 21CrMoV5-7 (1.7709)
- Vergütungsstähle: 42CrMoS4 (1.7227)
- Nichtrostende Edelstähle: 1.4301, 1.4571, 1.4845
- Weitere Werkstoffe auf Anfrage
Oberflächen & Korrosionsschutz
- Beizen, Ölen
- Feuerverzinkung oder galvanische Verzinkung
- Hinweis: bei feuerverzinkten Gewinden wird überschüssiges Zink entfernt
Anwendungsbereiche
- Befestigung von Rohrleitungen in verschiedenen Positionen
- Montage auf Stahlträgern, Konsolen oder Montageschienen
- Einsatz in Sprinkler- und VdS-Anlagen
- Zaun- und Gerüstbau
- Spezielle Spannweiten durch Form B
Vorteile
- Alternative Bauform für spezielle Spannmaße
- Hohe Stabilität und Tragfähigkeit
- Korrosionsschutz durch verschiedene Oberflächenbehandlungen
