Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung)

Name: Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung)
SKU: 11589

Bei dieser Ausführung handelt es sich um eine Sonderanfertigung, die auftragsbezogen hergestellt wird.

Mittelschwere zweiteilige Rohrschelle (ähnlich DIN 3567 Form A) mit Anzugsmöglichkeit für universelle Industrieanwendungen. Ausführungen in Stahl und Edelstahl mit passenden Oberflächenoptionen für lange Standzeiten.

Zur Anfrage hinzufügen

Angebot: : Innerhalb 48 stunden nach Anfrage

Downloads

Hier finden Sie die passenden Unterlagen zu unseren Rundstahlbügeln.
Klicken Sie einfach auf das gewünschte Bild, um das Dokument herunterzuladen.

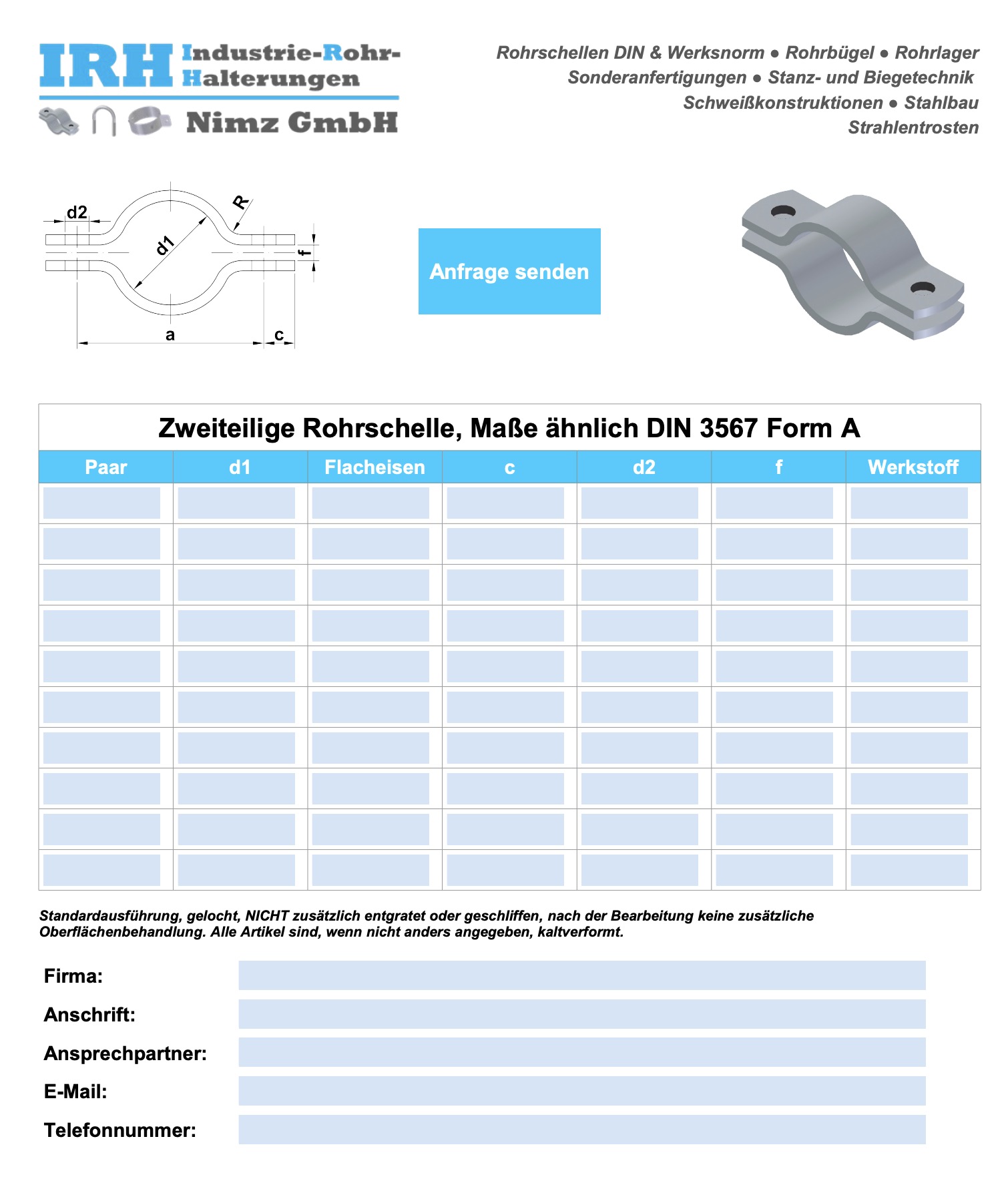

Anfrageblatt
Zum Download bitte auf das Bild klicken.

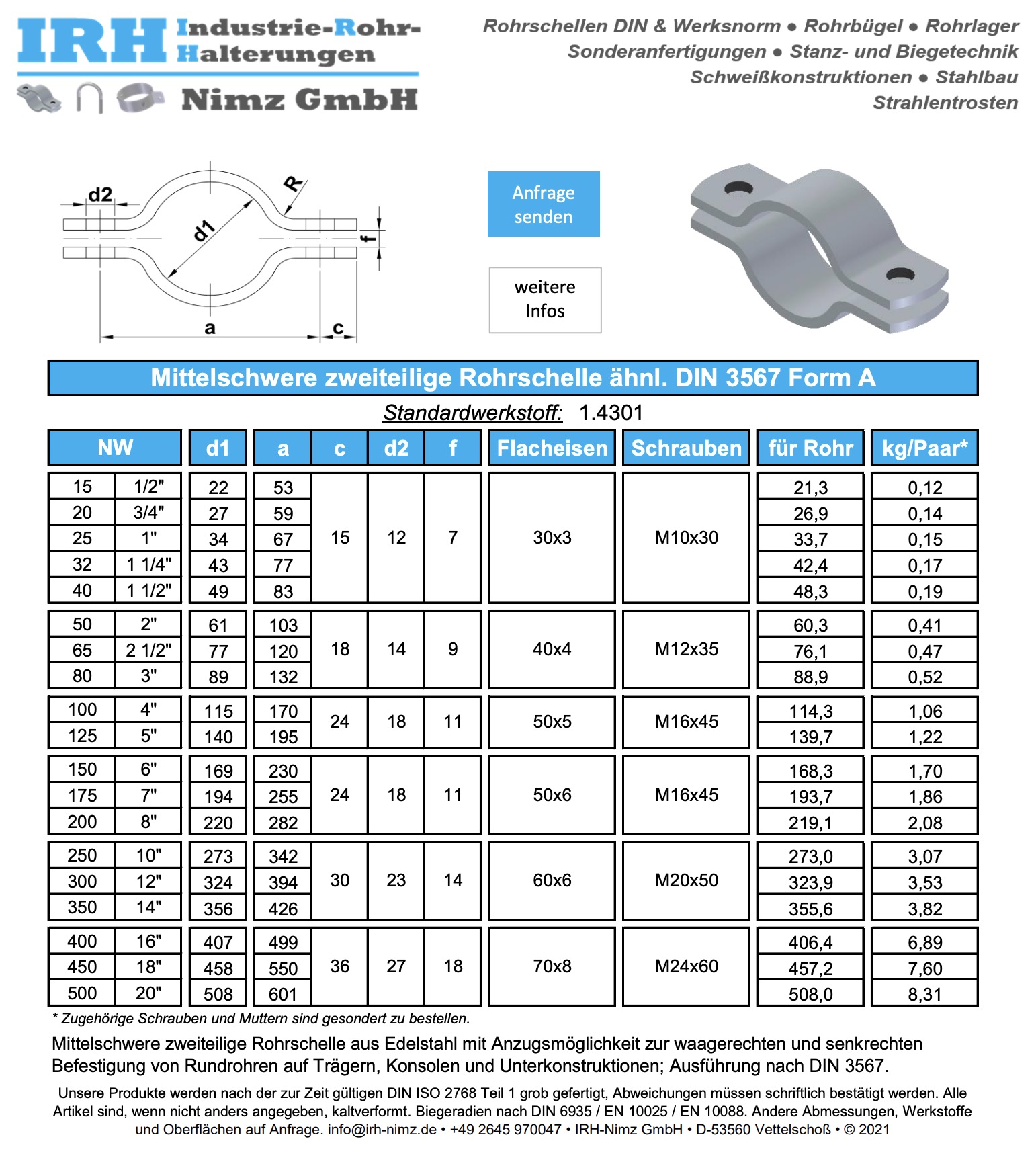

Datenblatt
Zum Download bitte auf das Bild klicken.

Beschreibung

d1 (Durchmesser-Auswahl)

12, 16, 18, 20, 22, 25, 27, 30, 34, 38, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610, 712, 813, 915, 1016, 1220, 1422 mm

Werkstoffe

S235JRC (optional feuerverzinkt)
Edelstahl 1.4301, 1.4571

Oberflächenbehandlung & Korrosionsschutz

Strahlen, Lackieren (ein-/mehrschichtig)
Pulverbeschichten
Feuer-/galvanische Verzinkung
Beizen, Ölen

Leistungsumfang & Services

Vormontage & Komplettlieferung
Wärmebehandlungen (Spannungsarm-/Normalglühen)
EN 10204 – 3.1 / 2.2

Zusätzliche Informationen

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	12, 16, 18, 20, 22, 25, 27, 30, 34, 38, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610, 712, 813, 915, 1016, 1220, 1422

Quick Comparison

Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung) remove Breite zweiteilige Rohrschelle Form A (Sonderanfertigung) remove Rohrschellen DIN 3567 A remove Rohrschellen DIN 3567 B remove Warmfeste Rohrschelle aus Blech Form A remove Rohrschellen DIN 3567 D remove

Name Mittelschwere zweiteilige Rohrschelle ähnl. DIN 3567 Form A (Sonderanfertigung) remove Breite zweiteilige Rohrschelle Form A (Sonderanfertigung) remove Rohrschellen DIN 3567 A remove Rohrschellen DIN 3567 B remove Warmfeste Rohrschelle aus Blech Form A remove Rohrschellen DIN 3567 D remove


SKU

Rating

Bewertet mit 0 von 5

Price

Stock

Weight n. a. n. a. n. a. n. a. n. a. n. a.

Dimensions n. a. n. a. n. a. n. a. n. a. n. a.

Additional information

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	12, 16, 18, 20, 22, 25, 27, 30, 34, 38, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610, 712, 813, 915, 1016, 1220, 1422

Werkstoff	S235JR
d1	22, 27, 34, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508, 610

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Werkstoff	13CrMo4-5 (1.7735), 16Mo3 (1.5415)
d1	22, 27, 34, 43, 49, 61, 77, 89, 115, 140, 169, 194, 220, 273, 324, 356, 407, 457, 508

Werkstoff	S235JRC, S235JRC feuerverzinkt, 1.4301, 1.4571
d1	22, 25, 27, 30, 34, 38, 43, 45, 49, 57, 61, 77, 89, 108, 115, 133, 140, 159, 169, 191, 194, 216, 220, 267, 273, 318, 324, 356, 368, 407, 419, 457, 508, 521

Description

Bei dieser Ausführung handelt es sich um eine Sonderanfertigung, die auftragsbezogen hergestellt wird. Mittelschwere zweiteilige Rohrschelle (ähnlich DIN 3567 Form A) mit Anzugsmöglichkeit für universelle Industrieanwendungen. Ausführungen in Stahl und Edelstahl mit passenden Oberflächenoptionen für lange Standzeiten.

Bei dieser Ausführung handelt es sich um eine Sonderanfertigung, die auftragsbezogen hergestellt wird. Breit ausgeführte, zweiteilige Rohrschelle (Form A) zur großflächigen Lastabtragung und schonenden Rohrauflage. Ideal bei größeren Durchmessern oder erhöhten Anforderungen an Stabilität und Dämpfung.

Die zweiteilige Rohrschelle nach DIN 3567 A ermöglicht eine flexible und hochbelastbare Fixierung von Rohrleitungen – dank zweilaschiger Konstruktion mit Anzugmöglichkeit ideal für anspruchsvolle Industrie- und Anlagenanwendungen. Gefertigt aus Baustahl oder Edelstahl, mit Optionen für galvanische oder Feuerverzinkung, deckt dieses System ein breites Spektrum ab. Ob stehende oder hängende Rohrleitungen, Montage auf Stahlträgern oder Profilschienen – diese Schelle überzeugt durch ihre Vielseitigkeit, einfache Montage und langlebige Qualität.

Zweiteilige Rohrschellen nach DIN 3567 Form B für stabile Rohrbefestigungen mit Anzugsmöglichkeit. Die zweilaschige Ausführung unterstützt hohe Belastungen und ermöglicht eine effiziente Montage.

Warmfeste Rohrschelle aus Blech, Form A – konstruiert für erhöhte Temperaturen und thermische Beanspruchungen. Geeignet für Anlagen mit wechselnden Last- und Temperaturprofilen.

Die zweiteilige Rohrschelle nach DIN 3567 Form D eignet sich ideal für die sichere Befestigung von Rohrleitungen in Industrie, Anlagenbau und Handwerk. Durch ihre stabile zweilaschige Ausführung gewährleistet sie eine zuverlässige Fixierung und eine gleichmäßige Lastverteilung auf das Rohr.

Gefertigt wird die Rohrschelle aus hochwertigem Stahl bzw. Edelstahl nach Kundenwunsch. Sie ist korrosionsgeschützt erhältlich (z. B. galvanisch verzinkt, feuerverzinkt oder roh für eigene Weiterverarbeitung). Dank der präzisen Fertigung sorgt sie für hohe Formstabilität und lange Lebensdauer – auch bei hohen mechanischen Belastungen oder Vibrationen.
